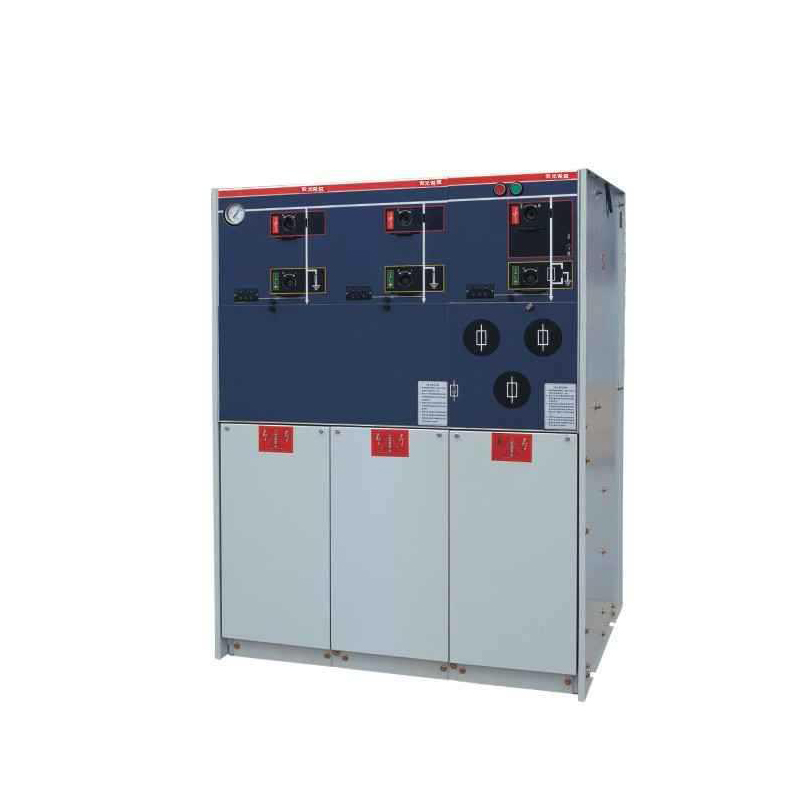

产品概述

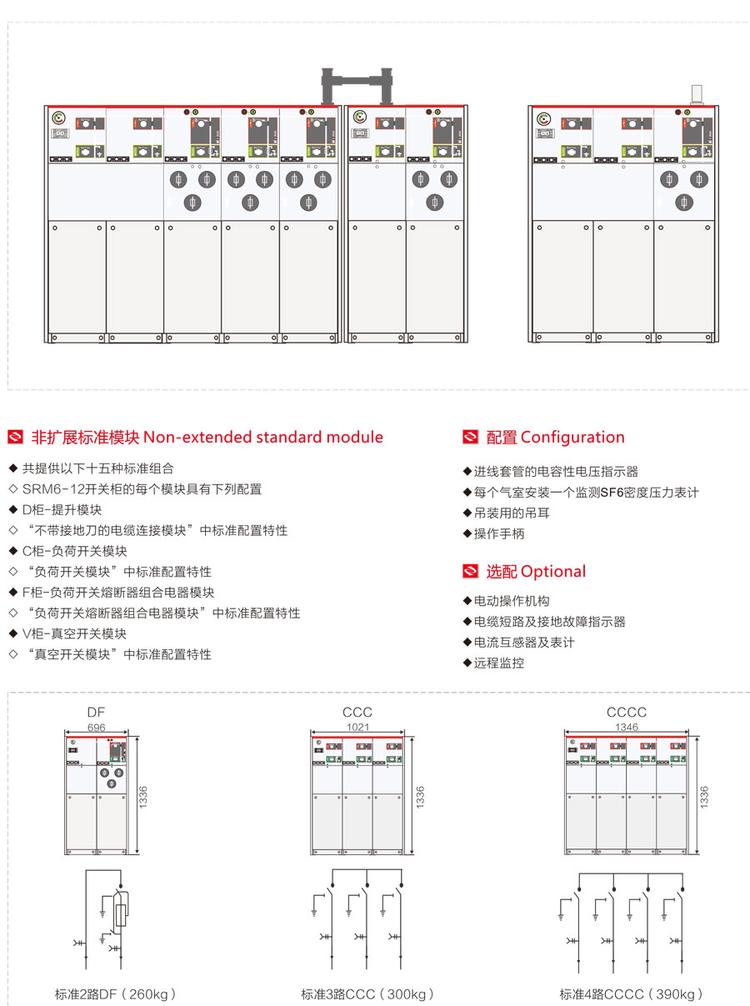

SRM16-12/24型SF6气体绝缘紧凑型金属封闭开关设备（以下简称充气柜）采用模块化设计，以其固定式与灵活扩展的完美统一，以适合终端用户或网络节点的要求，同时满足各种配电开闭所、箱式变电站、电缆分接箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。

技术特性

■ SF6气体压力 20℃下为0.4bars（相对压力）
■ 年泄漏率≤0.25‰/年
■ 浸水试验 水下施加0.3 bars的压力/24小时
■ 燃弧试验 有灭弧器20kA/1s无灭弧器16kA/1s
■ 防护等级 SF6气室 IP67 。

产品正常工作条件

• • 海拔高度 ≤3000米
• • 环境温度:高温度+55℃，低温度-45℃
• • 湿度:平均相对湿度
24小时测量≤95%，1个月测量≤90%

• • 抗震能力:地震烈度不超过8度
  对于使用范围超过以上规定的特殊运行环境，请与四川电器集团股份有限公司协商解决

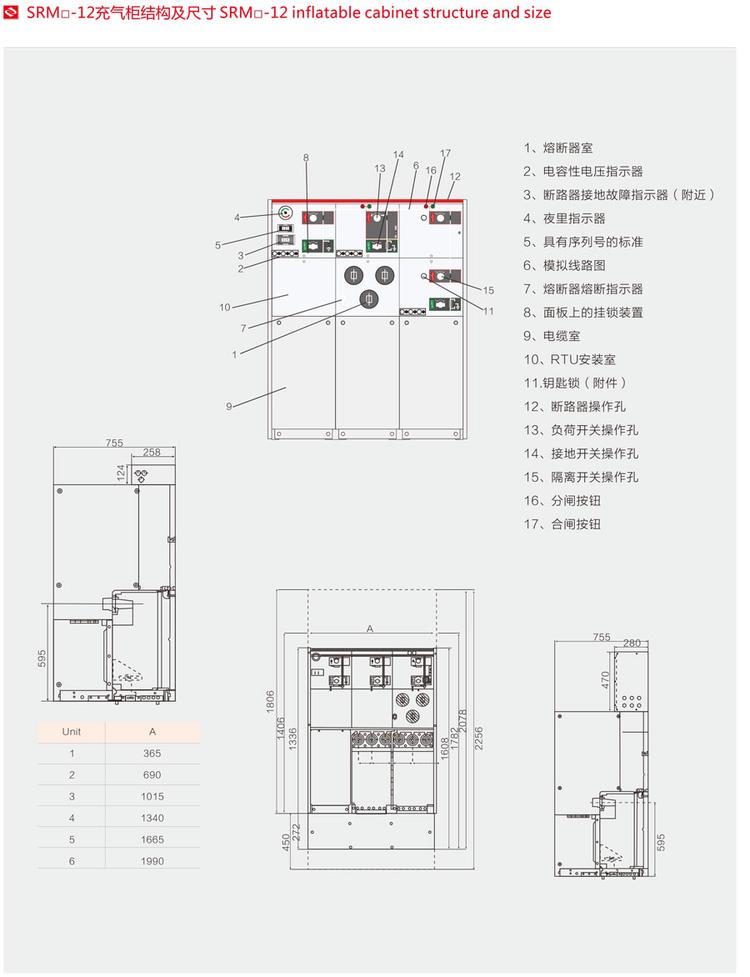

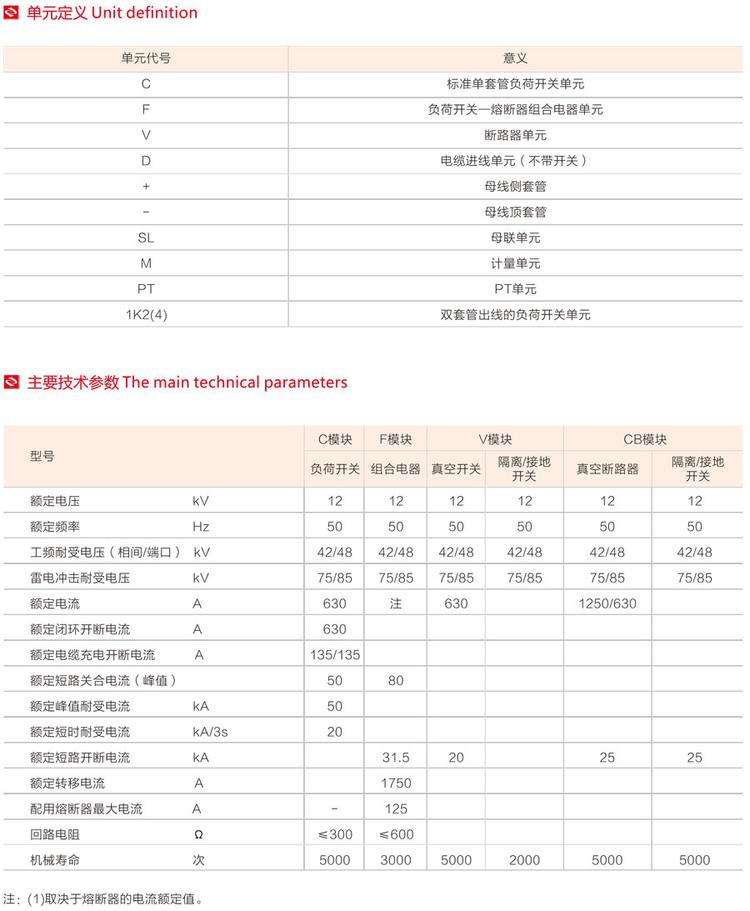

产品柜体及主要元件技术参数

用户在订货时应注明

• • 断路器型号，名称及订货数量
• • 断路器额定电压，额定电流及额定短路开断电流
• • 额定操作电压
• • 备品，备件的名称及数量
• • 用户若有其他特殊需求，可在订货时说明
• • 产品咨询电话：028-63155909
