产品概述

XYN9-27.5户内箱型移开式交流金属封闭开关设备，是电气化铁道专用的成套配电装置，系单相交流50HZ的户内设备，供电气化铁道牵引变电所、开闭所、分区亭作为铁道干线电力牵引供电系统接受和分配电能之用。

产品特点

■　节约变电所高压配电室的占地面积。
■　根据用户需要，高压室可不设电缆沟，可减少若干预埋件，有效降低变电所造价。
■　箱式开关设备，便于观察维护，防护等级高。
■　灵活的工程设计理念，完善的一次线路设计方案。
■　自动化程度高，可实现就地或远方遥控操作。

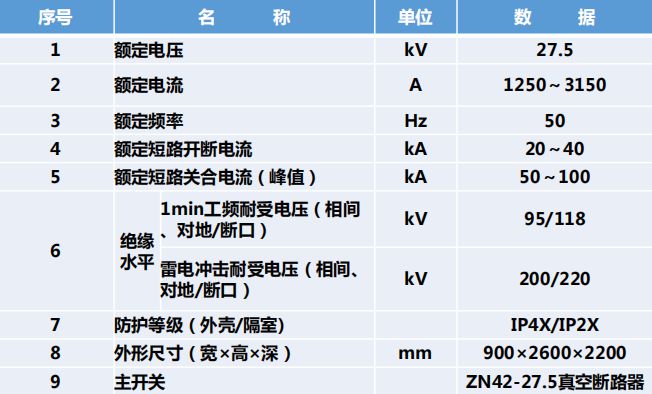

产品参数

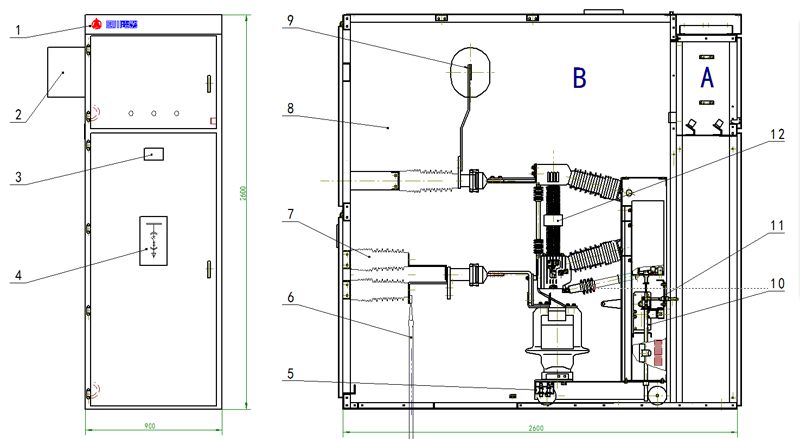

开关柜结构图

A 仪表室 B 高压室
1 楣头 2 柜间套管 3 产品铭牌 4 模拟母线排
5 接地母线 6 进出线电缆 7 支持绝缘子 8 高压室
9 主母线 10 推进机构 11 连锁定位机构 12 真空断路器

用户在订货时应注明

a)断路器型号，名称及订货数量
b)断路器额定电压，额定电流及额定短路开断电流
c)额定操作电压
d)备品，备件的名称及数量
e)用户若有其他特殊需求，可在订货时说明
f)产品咨询电话：028-63155909
